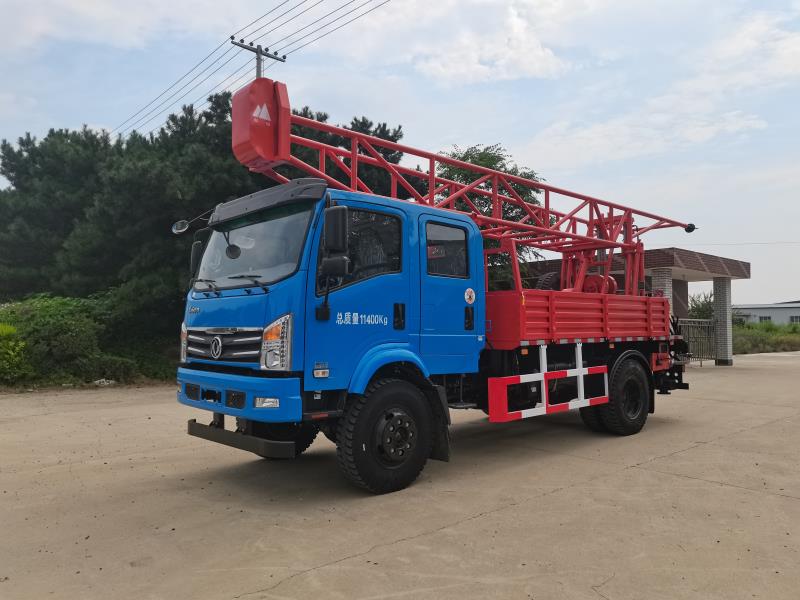

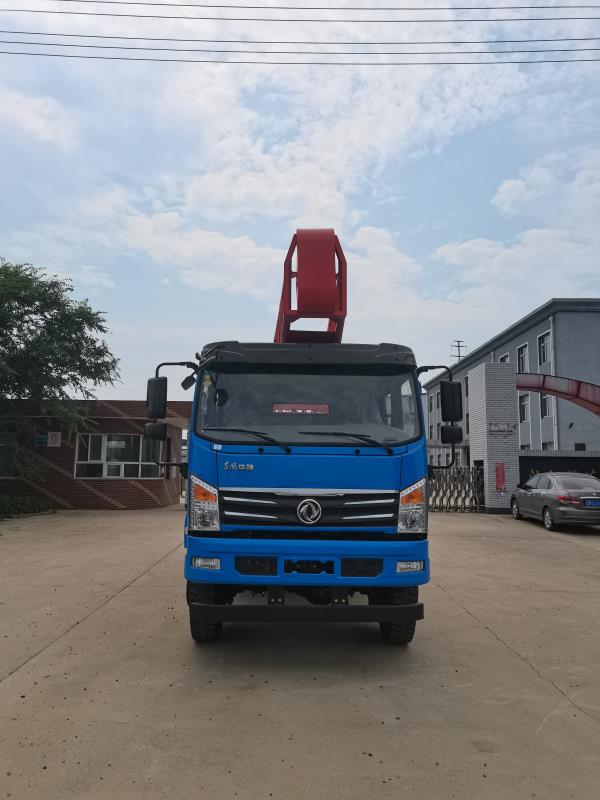

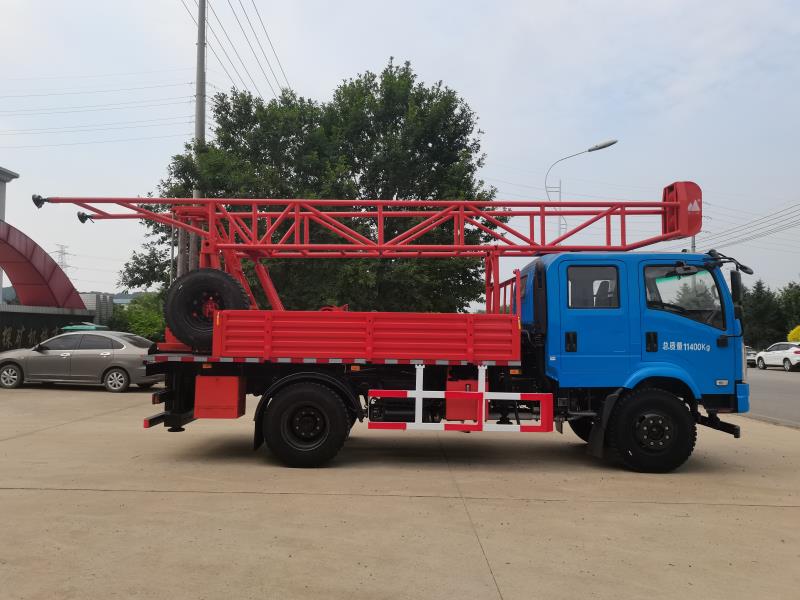

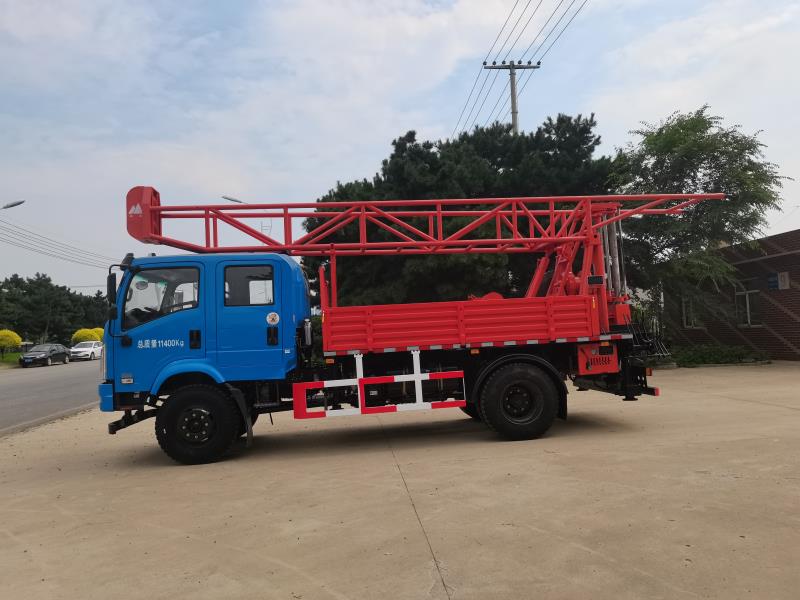

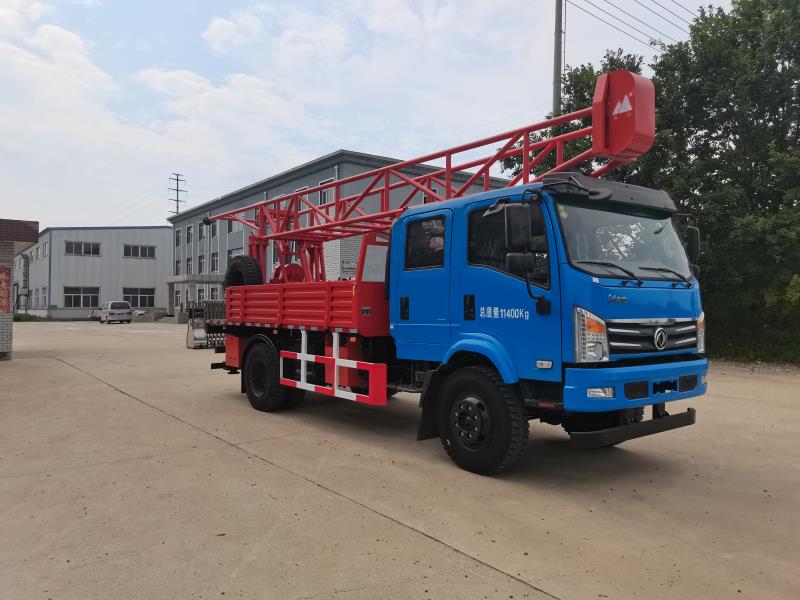

STC5110TZJDPP150-5B型钻机车是一种改装在汽车底盘上的上的长行程油压给进（选装短行程油缸）、液压移机、副卷扬装置的转盘式车载钻孔设备。（车辆采用东风EQ2120NL6DJ二类底盘，国Ⅵ排放标准、柴油原厂四驱不是出厂后加装四驱、八档法士特变速箱，玉柴发动机、发动机功率180马力，132kw。）

一、 使用范围

1、 找矿和详细勘探矿产时钻凿各种浅井以及地震探矿用的钻孔。

2、 开采液体和天然气时的钻孔。

3、 建筑爆破用途的钻孔。

4、 工程地质勘察或浅孔水井钻孔。

二、 主要特点

1、 输出转速多，可根据孔径、地层和给进速度灵活选择，适应范围广。

2、 传动能力强、可靠性高。

3、 在减速箱内增设倒档机构，方便拧卸主动钻杆。

4、 液压起拔和加压、省力安全；手把集中，操纵方便。

5、 主卷扬为行星式卷扬机、操作灵活、安全可靠；副卷扬可单独离合进行冲击、适用于标贯作业。

6、 泥浆泵输入转速可增可减，档位多，流量可根据不同孔径和钻进速度灵活变化，输送压力高。

7、 转盘可自动移机让开孔口，劳动强度低、效率高、使用寿命长。

8、 主动钻杆刚性好、自重大，钻物探孔时靠自重加压。

9、 四个支腿和起落塔为液压操纵，方便可靠。

10、 给进行程长，辅助时间短，钻进效率高。

11、 驾驶室为两排座全封闭式，可乘坐6人。

三、 技术规格

1、 基本参数

最大钻进深度                      100m（200mm钻头）、150m（150mm钻头）

六方主动钻杆规格                 φ86.7×75×5500（mm）

钻杆直径                          50mm

钻机车外形尺寸（长×宽×高）      9100×2500×3820（mm）

钻机车总质量                      11400Kg

2、 回转器

转盘转速                          55、71、97、125、163、210（r/min）

最大给进力                        80KN

最大起重力                        120KN

给进行程                          1200mm（选装450mm）

移机行程                          400mm

3、 主卷扬

        卷扬机提升速度（单绳）            0.213、0.275、0.374、0.484、0.628、0.814（m/s）

最大提升能力（低速单绳）          20KN

钢丝绳直径                        14mm

4、 泥浆泵

类型                              BW-450/5

最大排水量                        450L/min

最大工作压力                      5MPa

    5、副卷扬                                  6、油泵

最大提升力           1KN             型号        CBN-F532-BFHL

提升速度            0～2m/s           额定压力          16MPa

   STC5110TZJDPP150-5B型钻机车
