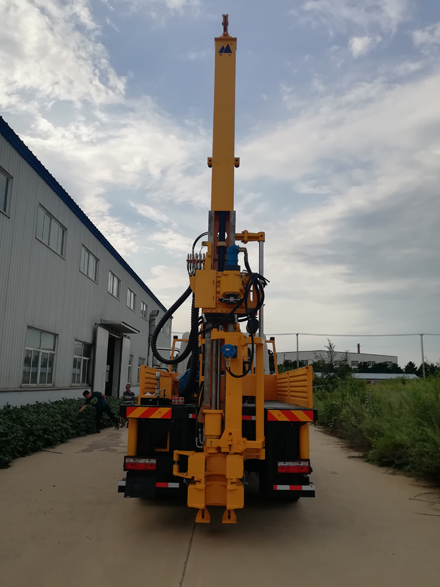

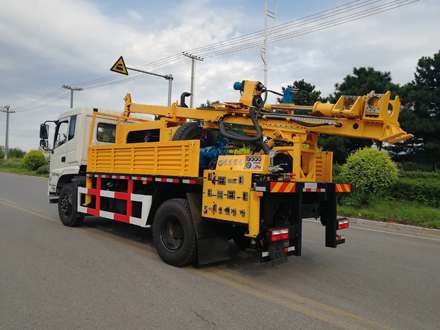

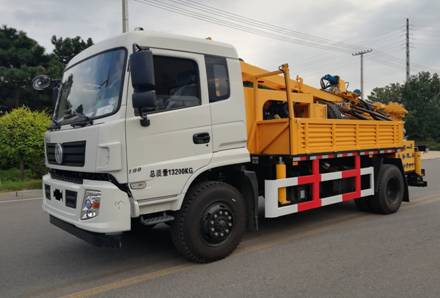

STC5130TZJ500型钻机车是一种装在东风牌EQ2180GD5DJ（四驱）型符合国Ⅴ排放标准的柴油汽车底盘上的全液压车载钻孔设备。采用单独康明斯柴油机动力，解决了车辆发生故障之后不能提钻的弊端。

使用范围

1、  找矿和详细勘探矿产时钻凿各种浅井以及地震探矿用的钻孔。

2、  开采液体和天然气时的钻孔。

3、  建筑爆破用途的钻孔。

4、  工程地质勘察或浅孔水井钻孔。

一、 主要特点

1、  液压输出无极调速，可根据孔径、地层和给进速度灵活选择，适应范围广。

2、  全液压操作能力强、标贯采用液压标贯安全、可靠性高。

3、  动力头设计，大孔口夹持器设计，方便拧卸钻杆、钻具。

4、  液压起拔和加压、省力安全；手把集中，操纵方便。

5、  主卷扬为液压式卷扬机、操作灵活、安全可靠。

6、  泥浆泵输入转速可增可减，档位多，流量可根据不同孔径和钻进速度灵活变化，输送压力高。

7、  动力头式设计，操作更加安全可靠。

8、  四个支腿和起落塔为液压操纵，方便可靠。

9、  驾驶室平头排半设计美观、舒适，可乘坐3人。

二、 技术规格

1、      基本参数

最大钻进深度               200m（200mm钻头）、350m（150mm钻头）、500m(91mm钻头)

钻杆直径                          50mm

钻机车外形尺寸（长×宽×高）      8830×2480×3360（mm）

钻机车总质量                      13200Kg

2、      动力头

动力头最大转速                     140（rpm/min）

最大给进力                         40KN

最大起提升力                       70KN

给进行程                          1800mm

3、  卷扬

卷扬机提升速度（单绳）            35m/min

最大提升能力（低速单绳）          40KN

钢丝绳直径                        14mm

4、  泥浆泵

类型                              BW-450/2

最大排水量                        450L/min

最大工作压力                      5MPa

5、  油泵

型号                               CBN-F532-BFHL

额定压力                           20MPa

        排量                                       32ml/r

STC5130TZJ500型钻机车
