底盘

东风EQ2169GL6D2J柴油越野车底盘（国Ⅵ原厂四驱，不是出厂后加装四驱）康明斯发动机B6.2NS6B230.功率：230马力（169kw）

外形尺寸

7500×2490×3380㎜

工作动力

汽车发动机

整备质量

11860kg

总质量

11990kg

总贯入能力

200KN

起拔能力

240KN

油泵

型号名称

CBF550齿轮泵

额定压力

16Mpa

每转排量

50ml

最高压力

20Mpa

触

探

油

缸

缸筒直径

Φ150mm

作用面积

下腔132cm2

活塞杆直径

Φ70mm

活塞杆贯入速度

0.5-1.6m／min可调

工作行程

1.2m

活塞杆提升速度

2.5m／min

系统油压

贯入11.5Mpa

起拔18.2Mpa

系统油压下作用力

贯入200KN

起拔240KN

支

  腿

 油

  缸

      缸筒直径

Φ100mm

工作行程

400mm

每个支腿顶起力

大于70KN

每个支腿承力

大于80KN

下锚机

下锚机转速

4r／min

下锚深度

1 m

下锚机螺杆导程

112mm

平均下一个锚时间

约小于2.5min

下锚机最大扭矩

4000N.m

下锚油马达

BM-D315摆线油马达

测量设备

记录仪表

专用微机

探头

ZQS-15双桥探头

触探杆规格

Φ40×1000mm

触探杆规格

Φ36×1000mm

探杆间连接

S=2.5  1∶8锥螺纹

电缆规格

8芯屏蔽8×0.2mm²

探杆间连接

S=6梯形螺纹

油箱容量

160升

适用油液

推荐：冬季N32号液压油，夏季N46号液压油

触探油缸位置

主油缸在前或后

操作人员

3人

车轮接近角30°

车轮离去角20°

最高汽车时速：80km／h

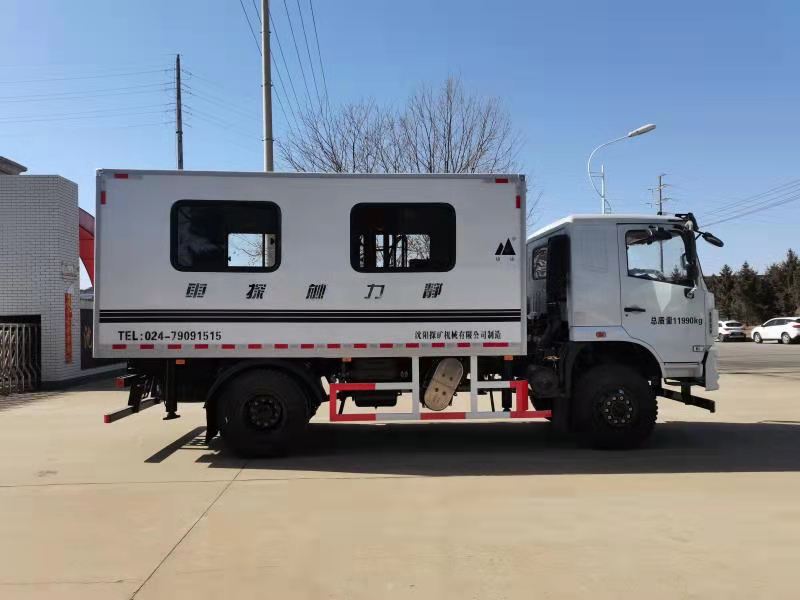

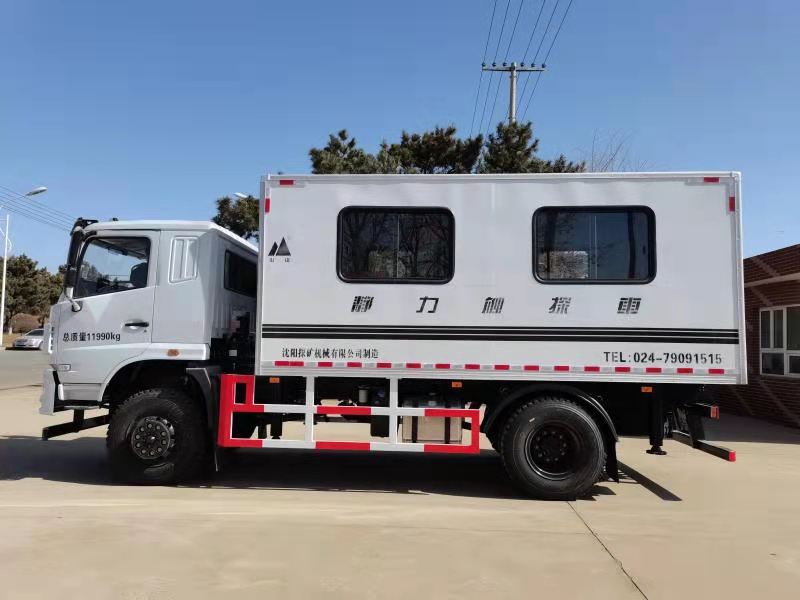

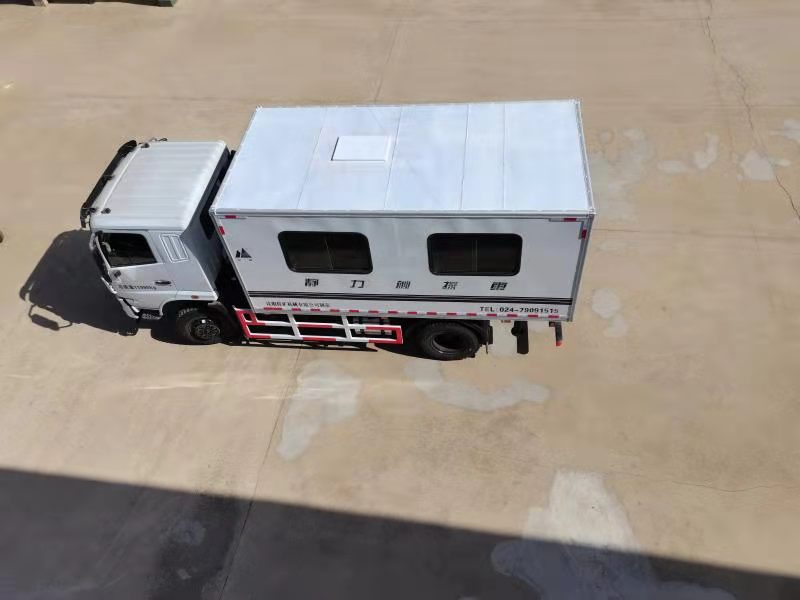

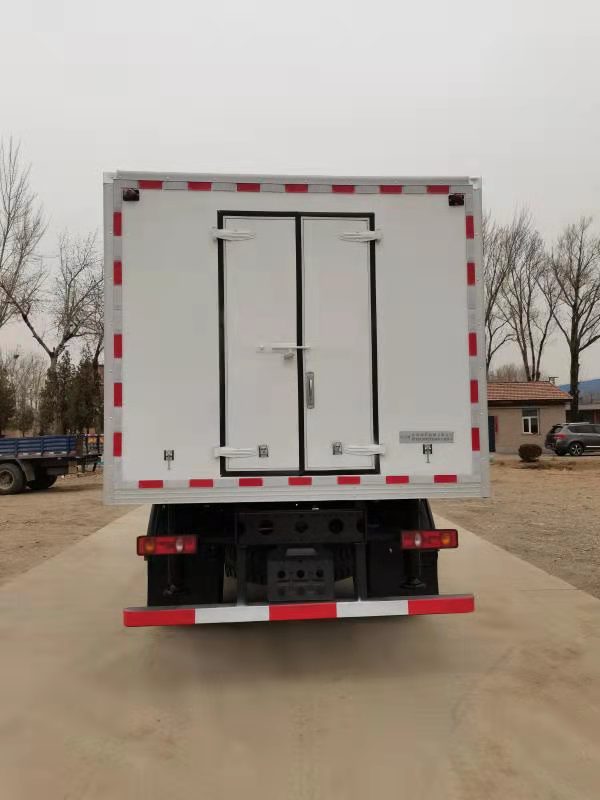

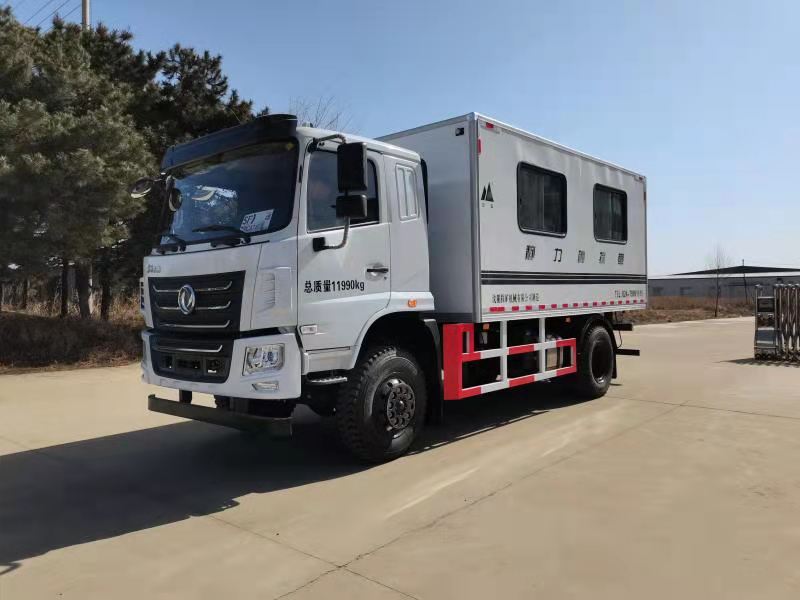

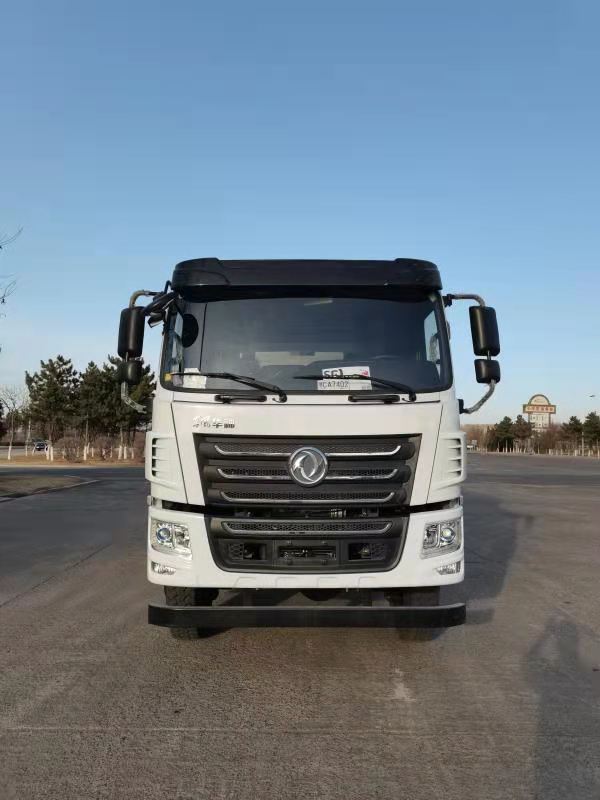

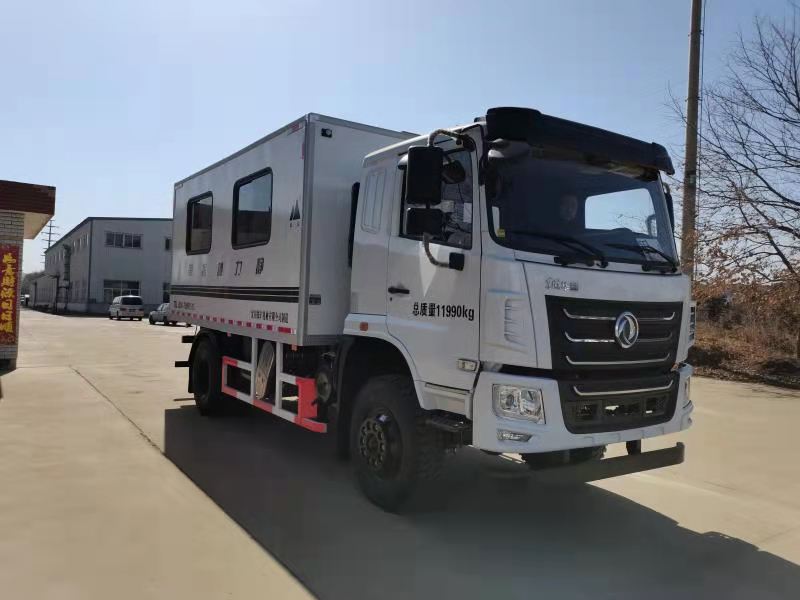

静力触探车标准配置

锚机2台；探杆50根；8芯电缆100米；2 #3 #探头各一只；专用

微机1台（选配）；地锚4只；探杆架及座椅箱，提引接头、压头、探头接头、导正瓦等详见标配装箱单
