STC5090TZJDPP100-3G型钻机车

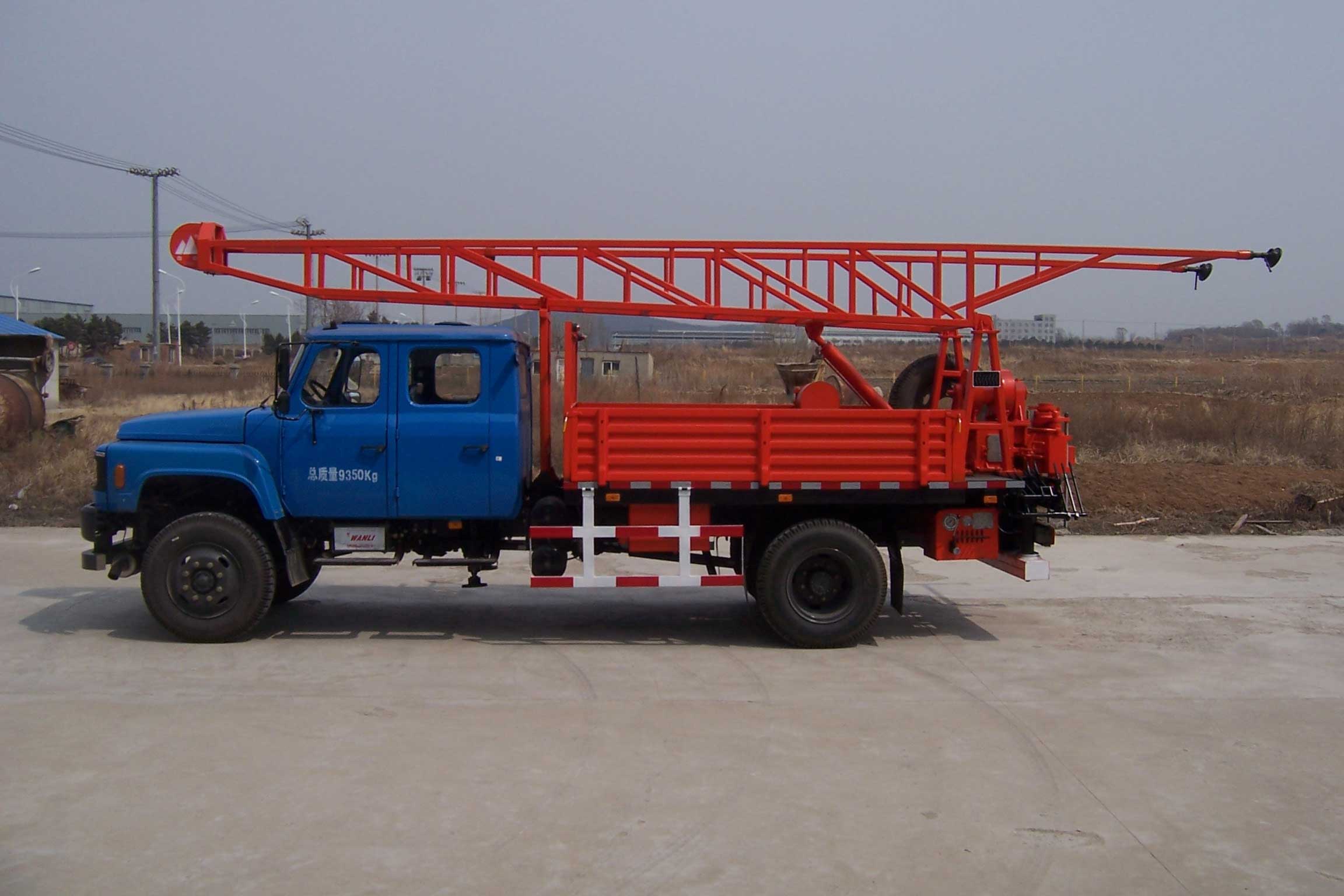

STC5090TZJDPP100-3G型钻机车是一种装在东风牌EQ2110HD5DJ（四驱）型符合国Ⅴ排放标准的柴油车底盘上的油压给进的转盘式车载钻孔设备。

使用范围

1、  找矿和详细勘探矿产时钻凿各种浅井以及地震探矿用的钻孔。

2、  开采液体和天然气时的钻孔。

3、  建筑爆破用途的钻孔。

4、  工程地质勘察或浅孔水井钻孔。

一、 主要特点

1、  输出转速多，可根据孔径、地层和给进速度灵活选择，适应范围广。

2、  传动能力强、可靠性高。

3、  在减速箱内增设倒档机构，方便拧卸主动钻杆。

4、  液压起拔和加压、省力安全；手把集中，操纵方便。

5、  主卷扬为行星式卷扬机、操作灵活、安全可靠。

6、  泥浆泵输入转速可增可减，档位多，流量可根据不同孔径和钻进速度灵活变化，输送压力高。

7、  主动钻杆刚性好、自重大，钻物探孔时靠自重加压。

8、  四个支腿和起落塔为液压操纵，方便可靠。

9、  驾驶室为双排长头全封闭式，可乘坐6人。

二、 技术规格

1、      基本参数

最大钻进深度                      100m（200mm钻头）、150m（150mm钻头）

六方主动钻杆规格                 φ86.7×75×5500（mm）

钻杆直径                          50mm

钻机车外形尺寸（长×宽×高）      9680×2500×3300（mm）

钻机车总质量                      9350Kg

2、      回转器

转盘转速                          55、71、97、125、163、210（r/min）

最大给进力                        80KN

最大起重力                        120KN

给进行程                          450mm

3、  卷扬

卷扬机提升速度（单绳）            0.213、0.275、0.374、0.484、0.628、0.814（m/s）

最大提升能力（低速单绳）          20KN

钢丝绳直径                        14mm

4、  泥浆泵

类型                              BW-450/5（BW-250,BW-150/1.5可选）

最大排水量                        450L/min

最大工作压力                      5MPa

5、  油泵

型号                               CBN-F532-BFHL

额定压力                           16MPa

        排量                                       32ml/r
